|
รายละเอียดสินค้า:
|
| สี: | สีดำ | PH: | 8.0-9.0 |
|---|---|---|---|
| ความเหนียว: | ≥50s | ความหนาของฟิล์มแห้ง: | 10-20 (ไมครอน) |
| ความแข็ง: | ≥1 | การยึดติด (องศา): | ≤1 |

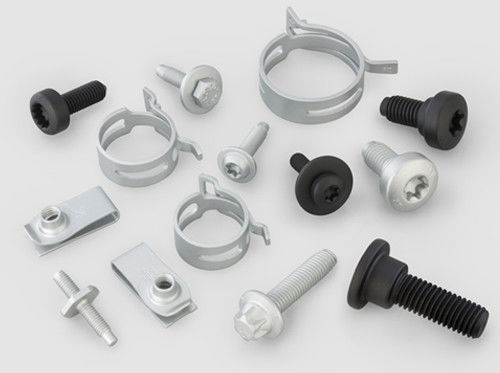

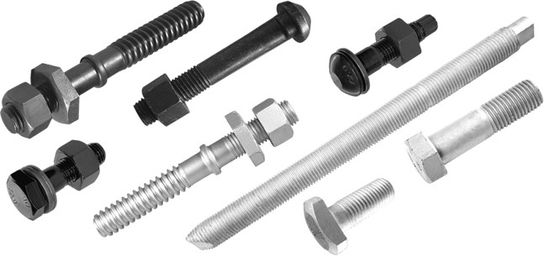

| แสงสูง: | สลักเกลียว Dacromet,การเคลือบเกล็ดอลูมิเนียมสังกะสี |
||
1) ส่วนผสมหลักคือซิลิกาอนินทรีย์ฐานน้ำผสมกับผู้ช่วยป้องกันการกัดกร่อน
2) ต้นทุนผลิตภัณฑ์อยู่ในระดับต่ำ
3) ชั้นเคลือบเรียบกรดอ่อนและทนด่าง
ข้อมูลทางเทคนิค:
| เลขที่ | สิ่งของ | ข้อมูล |
| 1 | การปรากฏ | สีดำดีและเรียบเนียน |
| 2 | ความเหนียว | ≥50s |
| 3 | PH | 8.0-9.0 |
| 4 | ความหนาของฟิล์มแห้ง | 10-20 (ไมครอน) |
| 5 | ความแข็ง | ≥1 |
| 6 | การยึดติด (องศา) | ≤1 |
| 7 | โค้ง | 1 (mm) |
| 8 | ทนความร้อนและความชื้น | 240 (h) |
คำแนะนำและความสนใจ:
1. จุ่มเคลือบสเปรย์เคลือบ ฯลฯ
2. It should be stirred fully befor usage; 2. มันควรจะกวนอย่างเต็มที่ก่อนการใช้งาน; distilled water or deionized water can be used to adjust viscosity ;Operating viscosity:30-60s. สามารถใช้น้ำกลั่นหรือน้ำกลั่นปราศจากไอออนเพื่อปรับความหนืดความหนืดในการใช้งาน: 30-60 วินาที
3. เมื่อสภาพแวดล้อมที่มีความชื้นสูงกว่า 85% สามารถเพิ่มแอลกอฮอล์อุตสาหกรรมบางอย่างเพื่อปรับความหนืด
4. สภาพการบ่ม: 80 ℃ / 10 นาที + 140 ℃ / 30 นาที
5. อุปกรณ์ทำความสะอาด: ใช้น้ำไหลได้
6. หลีกเลี่ยงสารที่เป็นกรดหรือพอลิเมอไรเซชันและการเสื่อมสภาพจะเกิดขึ้น
7. ผลิตภัณฑ์นี้สามารถนำมาใช้คนเดียวพื้นผิวเคลือบร้องขอน้ำมันฟรีปราศจากฝุ่นและแห้งดีกว่าทำการรักษาก่อนล้างไขมันกำจัดสนิมและฟอสเฟต
วิธีการประมวลผล:
1 base-coat + 1 Top coat
B 2 base-coat + 1 top coat (ป้องกันการกัดกร่อนหนัก)
พารามิเตอร์กระบวนการ:
RT อุณหภูมิเคลือบ
การใช้งานความหนืด 45-60 S
เครื่องปั่นเหวี่ยง 210 ~ 270 RPM / นาที 10s X 4-8 ครั้ง
(อุปกรณ์หมุนเหวี่ยงไม่สามารถใช้ผสมกับสปินเนอร์ปั่น)
สเปรย์เคลือบอุณหภูมิ
การใช้งานความหนืด 30 ~ 40 S
บ่ม: 80 ℃ 10 นาที + 140 ℃ 20-30 นาที
การป้องกันการกัดกร่อนของผังกระบวนการ b
ความต้านทานการกัดกร่อน: ≥1500h (NSS)
การกันน้ำทะเล: 25 ℃≥1500h
ผู้ติดต่อ: kyjiang
โทร: +8613915018025
