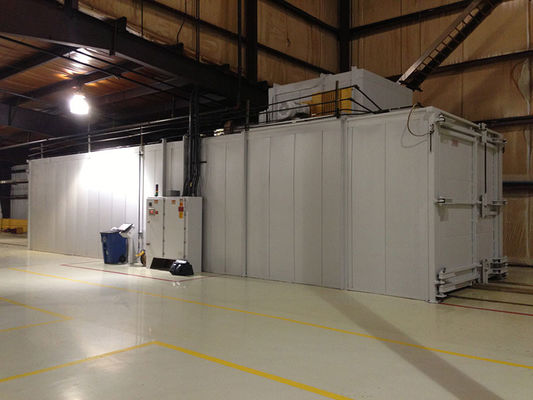

เตาอบความร้อนด้วยแก๊สเคลือบผงอุณหภูมิสม่ำเสมอ

พารามิเตอร์หลัก ขึ้นอยู่กับการออกแบบขั้นสุดท้ายและได้รับการอนุมัติ

ข้อดี:

1. การควบคุมอุณหภูมิและเวลาอัตโนมัติ

2. เครื่องเป่าลมทนความร้อนสูง

3. ความร้อนหมุนเวียนอากาศร้อน ความสม่ำเสมอของอุณหภูมิ

วัด.ของรูปร่างเตา 20000mm × 2500mm × 3500mm (ความยาวของส่วนการบ่มคือ 13m)

อุณหภูมิการบ่มสูงสุด330℃

ความเร็วในการลำเลียง v=0.25~0.45m/min

ความกว้างของสายพานตาข่าย1000mm

ความสูงของลำคอที่มีประสิทธิภาพ 300mm

ความจุความร้อนของแก๊ส 300000Kcal / h

กำลังการผลิตติดตั้ง 25.2KVA

หน้าจอสัมผัสแผงควบคุมการทำงาน / ภาษาอังกฤษและภาษาจีน

การควบคุมอุณหภูมิ ±5℃

ขั้นตอนการปฏิบัติงานของเทคนิคการบ่ม Loading → levelling → pre-heating → curing → cooling and unloading

โครงสร้างและคำอธิบาย

โครงสร้างหลักของส่วนการขนถ่ายและขนถ่าย, ระบบทำความเย็น HL, หน่วยลำเลียง, ร่างกาย, ระบบผลิตและหมุนเวียนลมร้อนระเบิด, ระบบควบคุมไฟฟ้าและอื่น ๆได้รับการออกแบบมาเป็นพิเศษสำหรับการเคลือบ Geomet (และเหมาะสำหรับการเคลือบเกล็ดสังกะสียี่ห้ออื่น ๆ ไม่ว่าจะเป็นสีน้ำหรือตัวทำละลายเบส)ควบคุมอัตโนมัติในระดับสูงด้วยความเร็วของ mesh-blet ที่ควบคุม สามารถตอบสนองกระบวนการบ่มทั้งหมดได้อย่างเต็มที่

กำลังโหลดส่วน:

ที่นี่ออกแบบแท่นโหลดและชุดลำเลียงเพื่อให้มีชั้นเคลือบเรียบ ให้พิจารณาระยะการปรับระดับที่เหมาะสม

ส่วนขนถ่าย:

ที่นี่ออกแบบแท่นขนถ่ายและชุดลำเลียง

ระบบทำความเย็น :

หน้าที่ของ HL Cooling System ซึ่งประกอบด้วย Cooling Cell การจ่ายและปล่อยพัดลมและท่อลม คือการบังคับให้ทำความเย็นชิ้นส่วนที่บ่มใช้พัดลมแบบแรงเหวี่ยงโรเตอร์ด้านนอกสูงและฉนวนกันความร้อนถูกติดตั้งไว้ที่ทางออกและทางเข้าของเซลล์

หน่วยลำเลียง

ไดรฟ์โซ่ (40Mn), φ27㎜ ท่อเหล็กไม่มีตะเข็บยึด 3, สายพานตาข่ายสแตนเลส (เหมาะสำหรับ M6), กล่องลดขนาด, อุปกรณ์ปรับความตึง, เฟืองขับ, เพลาขับและราง

ตัว

ที่นี่ร่างกายประกอบด้วยระบบเลือดออกเปียกและระบบสร้างและหมุนเวียนลมร้อนและรวมถึง:

ร่างกายประกอบด้วยการอุ่นล่วงหน้าและการบ่มสองส่วนการให้ความร้อนล่วงหน้าจะกำจัดส่วนที่เปียกในอุณหภูมิต่ำเป็นหลัก และส่วนการบ่มจะทำให้ชั้นเคลือบแข็งตัวในอุณหภูมิที่สูงอุณหภูมิทั้งหมดในสองส่วนนี้สามารถควบคุมและควบคุมได้อลูมิเนียมซิลิเกตความหนา 180 มม. อยู่ระหว่างผนังด้านใน (แผ่นสแตนเลส 1.5 มม.) และผนังด้านนอก (แผ่นรีดเย็น 1.5 มม.)เพื่อลดช่องความร้อนและขยายความร้อน แผ่นทั้งหมดภายในและภายนอกจะไม่ถูกปิดผนึก

ระบบเลือดเปียก

ระบบนี้ซึ่งส่วนใหญ่ประกอบด้วยพัดลมลดความชื้นและท่อ ช่วยกำจัดสารระเหยแบบเปียกตั้งแต่ปรับระดับและในขณะที่ให้ความร้อนจากชั้นเคลือบ เพื่อให้ได้พื้นผิวเคลือบที่ดีที่สุด

ระบบผลิตและหมุนเวียนลมร้อน :

ระบบประเภทนี้มีสองชุดหนึ่งสำหรับการให้ความร้อนล่วงหน้าโดยวิธีการทำความร้อนด้วยไฟฟ้า และอีกส่วนหนึ่งสำหรับการบ่มโดยวิธีการให้ความร้อนด้วยแก๊สทั้งสองใช้เครื่องเป่าลมเพื่อให้เกิดการแลกเปลี่ยนความร้อนระหว่างเตาเผาและหัวเผา

พัดลมและท่อหมุนเวียนได้รับการออกแบบมาเป็นพิเศษสำหรับระบบหมุนเวียนอากาศแบบ Hot Blastและท่อทำจากสแตนเลส 2.0 มม.

หน่วยขนถ่าย

หน้าที่ของมันคือขนชิ้นส่วนที่เคลือบจากสายพานตาข่ายของเตาหลอมลงในกล่องรีไซเคิล

ความกว้างของจานโซ่เชื่อมโยง:270mm

ความเร็วลำเลียง :2.5 ม./นาที

กล่องลด:0.75KW

ระบบควบคุมไฟฟ้า :

การทำงานของหน้าจอสัมผัสถูกนำมาใช้ เพื่อให้คุณสามารถควบคุมการทำงานทั้งหมดของเตาหลอมได้อย่างง่ายดาย เช่น ควบคุมอุปกรณ์ขับเคลื่อนสายพานตาข่าย อุปกรณ์ควบคุมความเร็ว ระบบสร้างและหมุนเวียนอากาศร้อน การตรวจจับอุณหภูมิความร้อน เปียก- ระบบเลือดออกเป็นต้น.
