รายละเอียดสินค้า:
|
| สี: | กังวาน | ภายในมิติ: | 20000mm × 2500mm × 3500mm |
|---|---|---|---|
| ความจุความร้อน: | 300000Kcal / ชม | อุณหภูมิการบ่มสูงสุด: | 350 ℃ |
| การควบคุมความสม่ำเสมอของอุณหภูมิ: | ± 5 ℃ | เวลาเฉลี่ยร้อนขึ้น: | 40min |
| กำลังการผลิตไฟฟ้าสูงสุด / สายพานตาข่าย: | 200kg / ㎡ | ผลผลิตสูงสุด: | 8000kg / ชั่วโมง |
| แสงสูง: | 300000Kcal / h เตาเคลือบเตาเคลือบ 300000Kcal / h เตาเคลือบสังกะสี,coating furnace,300000Kcal/h zinc coating oven |
||
พารามิเตอร์หลักขึ้นอยู่กับการออกแบบขั้นสุดท้ายและได้รับการอนุมัติ
Meas.ของรูปร่างเตา 20000mm × 2500mm × 3500mm (ความยาวของส่วนการบ่มคือ 13m)
อุณหภูมิการบ่มสูงสุด330 ℃
ความเร็วในการถ่ายทอด v = 0.25 ～ 0.45m / นาที
ความกว้างของสายพานตาข่าย 1,000 มม
ความสูงของคอ 300 มม. ที่มีประสิทธิภาพ
ความสามารถในการทำความร้อนของแก๊ส 300000Kcal / h
กำลังติดตั้ง 25.2KVA
แผงควบคุมหน้าจอสัมผัส / ภาษาอังกฤษและภาษาจีน
ควบคุมอุณหภูมิ± 5 ℃
ขั้นตอนการปฏิบัติงานของเทคนิคการบ่มกำลังโหลด→การปรับระดับ→การให้ความร้อนล่วงหน้า→การบ่ม→การระบายความร้อนและการขนถ่าย
การก่อสร้างและคำอธิบาย
โครงสร้างส่วนใหญ่ของส่วนการโหลดและการยกเลิกการโหลด HL Cooling System, Convey Unit, Body, Hot Blast Air Generating and Circulating Systems, Electric Control System เป็นต้นได้รับการออกแบบมาเป็นพิเศษสำหรับการเคลือบ Geomet (และเหมาะสำหรับการเคลือบเกล็ดสังกะสียี่ห้ออื่น ๆ ไม่ว่าจะเป็นสีน้ำหรือสีฐานตัวทำละลาย)ควบคุมโดยอัตโนมัติสูงด้วยความเร็วของ mesh-blet ที่ควบคุมทำให้สามารถตอบสนองกระบวนการบ่มทั้งหมดได้อย่างเต็มที่
กำลังโหลดส่วน:
ที่นี่มีการออกแบบแท่นโหลดและหน่วยลำเลียงเพื่อให้มีชั้นเคลือบสมอ ธ จะพิจารณาระยะห่างที่เหมาะสมของการปรับระดับ
ส่วนการขนถ่าย:
ที่นี่มีการออกแบบแท่นขนถ่ายและชุดลำเลียง
ระบบทำความเย็น:
ฟังก์ชั่นของระบบทำความเย็น HL ซึ่งประกอบด้วย Cooling Cell การจัดหาและระบายพัดลมและท่ออากาศคือการบังคับให้ชิ้นส่วนระบายความร้อนให้เย็นลงใช้พัดลมหอยโข่งใบพัดด้านนอกสูงและมีการติดตั้งฉนวนกันความร้อนไว้ที่ทางออกและทางเข้าของเซลล์
ถ่ายทอดหน่วย
โซ่ขับ (40Mn), ท่อยึดเหล็กไร้รอยต่อφ273, สายพานตาข่ายสแตนเลส (เหมาะสำหรับ M6), กล่องลด, อุปกรณ์ผ่อนแรง, เฟืองขับ, เพลาขับและราง
ร่างกาย
ที่นี่ร่างกายประกอบด้วยระบบ Wet-Blending และ Hot Blast Air Generating and Circulating Systems รวมถึง:
ร่างกายประกอบด้วยการอุ่นล่วงหน้าและการบ่มสองส่วนการให้ความร้อนล่วงหน้าส่วนใหญ่จะกำจัดส่วนเปียกในอุณหภูมิต่ำและส่วนการบ่มแข็งตัวทำให้ชั้นเคลือบในอุณหภูมิสูงอุณหภูมิทั้งหมดในสองส่วนนี้สามารถควบคุมและควบคุมได้อลูมิเนียมซิลิเกตความหนา 180 มม. บรรจุระหว่างผนังด้านใน (แผ่นสแตนเลส 1.5 มม.) และผนังด้านนอก (แผ่นรีดเย็น 1.5 มม.)เพื่อลดช่องระบายความร้อนและให้แน่ใจว่ามีการขยายตัวทางความร้อนแผ่นทั้งหมดทั้งภายในและภายนอกไม่ได้ปิดผนึก
ระบบห้ามเลือด
ระบบนี้ซึ่งส่วนใหญ่ประกอบด้วยพัดลมและท่อลดความชื้นจะกำจัดสารระเหยที่เปียกตั้งแต่การปรับระดับและในขณะที่ให้ความร้อนจากชั้นเคลือบเพื่อให้ได้พื้นผิวเคลือบที่ดีที่สุด
ระบบสร้างและหมุนเวียนอากาศร้อน:
ระบบประเภทนี้มีสองชุดวิธีหนึ่งใช้สำหรับการทำให้ร้อนก่อนโดยวิธีการให้ความร้อนด้วยไฟฟ้าและอีกวิธีหนึ่งใช้สำหรับการบ่มโดยวิธีการให้ความร้อนด้วยแก๊สทั้งสองใช้เครื่องเป่าลมเพื่อให้เกิดการแลกเปลี่ยนความร้อนระหว่างเตาเผาและหัวเผา
พัดลมและท่อหมุนเวียนส่วนใหญ่ออกแบบมาสำหรับระบบหมุนเวียนอากาศร้อนบลาสต์และท่อทำจากสแตนเลส 2.0 มม.
หน่วยขนถ่าย
หน้าที่ของมันคือการถอดชิ้นส่วนที่เคลือบจากสายพานตาข่ายของเตาเผาลงในกล่องรีไซเคิล
ความกว้างของโซ่เชื่อมแผ่น: 270 มม
ความเร็วในการลำเลียง: 2.5 ม. / นาที
กล่องลด: 0.75KW

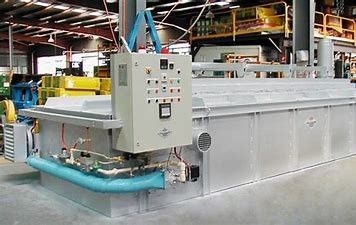

ระบบควบคุมไฟฟ้า:
การใช้งานหน้าจอสัมผัสถูกนำมาใช้เพื่อให้คุณสามารถควบคุมการทำงานทั้งหมดของเตาเผาได้อย่างง่ายดายเช่นการควบคุมอุปกรณ์ขับเคลื่อนสายพานตาข่ายอุปกรณ์ควบคุมความเร็วระบบสร้างและหมุนเวียนอากาศร้อน Blast Air การตรวจจับอุณหภูมิความร้อนเปียก - ระบบเลือดออกและอื่น ๆ
